反沖洗過濾器的技術升級改造
連云港市宏慶電力輔機開發有限公司對各式各樣老式反沖洗過濾器/過濾器進行技術升級改造，反沖洗濾水器/過濾器技術升級改造范圍【工業濾水器＋手動濾水器＋電手動濾水器＋自動濾水器＋全自動濾水器＋自動過濾器＋手動過濾器＋電動過濾器自動反沖過濾器＋二次濾網＋反沖洗二次濾網＋循環水二次濾網＋循環水反沖洗二次濾網＋plc自動循環水反沖洗二次濾網】。
各式各樣老式反沖洗濾水器/過濾器普遍存在問題的詳細說明，請看老式反沖洗濾水器/過濾器存在問題相關圖片：才能制定岀老式反沖洗濾水器/過濾器的改造方案。
老式反沖洗濾水器/過濾器改造形式：改造案例的方案細節說明：
太倉神華國華發電有限公司自動反沖洗過濾器改造方案
一、設備現狀

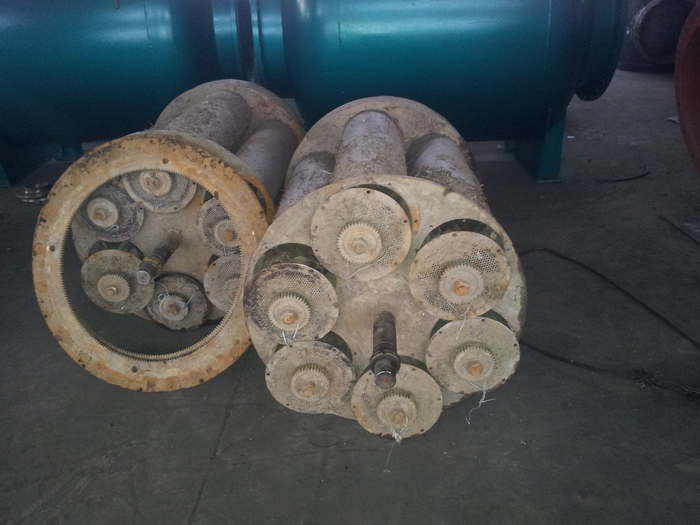

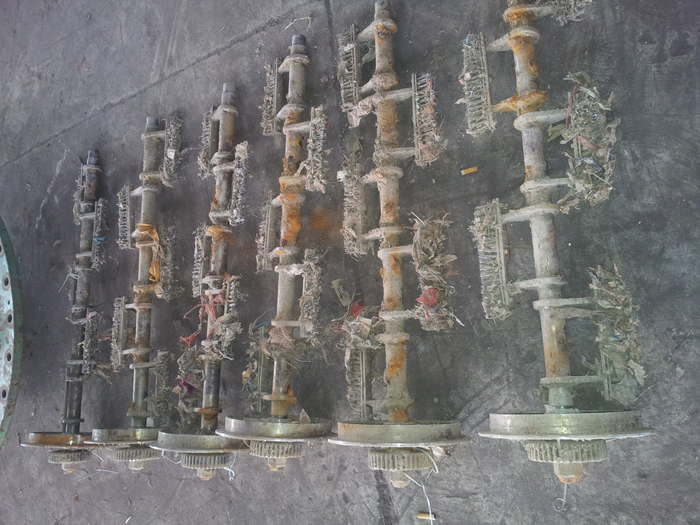

貴公司自動反沖洗過濾器現況，反沖洗過濾器主要結構：內部有六個濾筒，濾筒內有六個清污刷，清污刷主軸上設有平面齒輪，作為反沖洗過濾的傳動系統，清污刷主軸上配有一只平面齒輪，過濾器主軸連接大齒輪，大齒輪旋轉帶動六只濾筒內清污刷旋轉。該濾水器設計存在先天性不足。待過濾水進入自動反沖洗過濾器，水流帶動懸浮雜物沿濾筒底部向上聚集，當反沖洗過濾器無法將懸浮雜物反沖洗排出時。雜物堆積導致主軸帶動六個反洗刷失靈，六個清污刷均會卡死，最終導致減速機過流損壞，使自動過濾器無法正常安全使用。
二、自動反沖洗過濾器系統改造分析
自動反沖洗過濾器是凈化水中污物、保持冷卻水經常處于清潔狀態，保證冷卻水正常投運，是冷卻水系統不可缺少的設備。我國水環境污染較為嚴重，江河、湖泊等水質污染尤為突出。目前我國冷卻水系統大多為開式循環。很多設計院在設計時根本就沒有考慮到這一問題，即使設計加裝自動反沖洗過濾器，也普遍存在反沖洗結構設計不合理。我公司是生產環保節能型電力輔機設備定點單位，我公司近幾年來不斷征求廣大用戶意見，對自動反沖洗過濾器反復試制，不斷進行技術改進，成功研制自動反沖洗過濾器,自動反沖洗過濾器主要針對國內塑料簿膜污染嚴重，自動反沖洗過濾器系統中增加強排污反沖洗裝置，克服了塑料簿膜清洗難的問題，使自動反沖洗過濾器結構性能設計更為合理，并廣泛應用于6MW至1000MW火力發電機組冷卻水系統中，受到新老客戶的好評。
三、自動反沖洗過濾器結構改造說明：
1、全自動反沖洗過濾器結構改造說明：

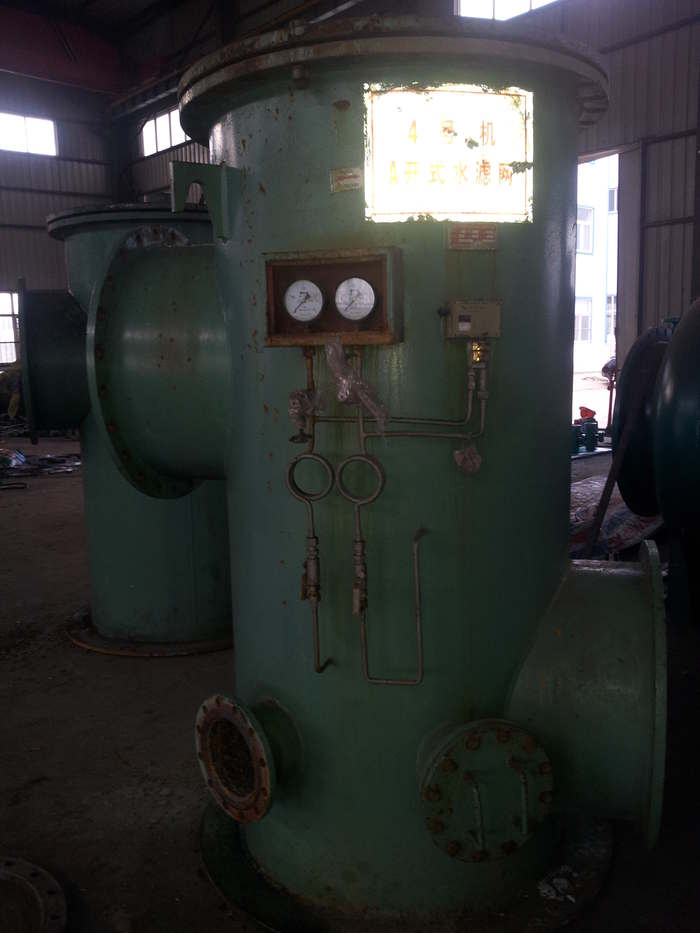

1.1、自動反沖洗過濾器改造過程中保留原設備外殼：①進水管接口、②出水管接口、③排污口、④檢修孔、⑤主軸、⑥聯軸器、⑦減速機等。
1.2、清除自動反沖洗過濾器內部所有濾芯及清污刷和大小齒輪。
1.3、保留原過濾器下部排污口，在過濾器頂部增加懸浮雜物排污口。
1.4、制作一體化過濾網，并制作清污刷4只，固定在主軸上便于清除各種懸浮雜物。
1.5、一體化過濾網制作工藝，改造時考慮貴公司座落在長江沿線，冷卻水中懸浮雜物超常規，洪峰時雜物過量，增加自動反沖洗過濾器水阻，從而損壞濾網。設計一體化濾網改造過珵中，在不影響清污刷的清污效果前提下，一體化濾網外部增加三道加強圈中間用加強筋連接加強，保證濾網有足夠的強度。
1.6、為了保證過濾器的正常運行，控制系統采用PLC自動控制。可實現手動、定時、差壓三種控制方式。PLC控制過程中，考慮到泥沙和懸浮物的清除不同要點，控制程序設置：反沖洗定時排污裝置，上排污閥排污時間為2分鐘，上排污閥關閉到位時啟動下排污閥，因下排污閥排的是時沙石貝殼，設置排污時間為1分鐘。設置定時排污的目的：沿江洪峰時懸浮物較多，預防差壓系統有異，增設定時排污系統能確保冷卻水系統正常安全運行。
2、自動反沖洗過濾器改造后結構特點：
自動反沖洗過濾器主要由：①殼體（保留原殼體）、②電動旋轉機構（保留原執行機構）、③楔形不銹鋼網芯（新增加），④差壓變送器（保留原差壓變送器），⑤電動排污閥（保留下部排污閥，增加頂部排污閥）、⑥壓力表，⑦PLC控制柜（新增加，留有DCS接口)等組合件組成。PLC控制全自動反沖洗過濾器排污系統，可以實現現場手動操作、時間控制、差壓自動控制。
3、自動反沖洗過濾器改造后工作原理：
自動反沖洗過濾器排污時間控制的設置，主要考慮冷卻水系統雨季洪峰季節水源污染更為嚴重，水中含虰螺、貝殼、塑料薄膜及各種雜草等雜物多，自動反沖洗過濾器設計過程中考慮自動反沖洗過濾器安全運行的可靠性，根據我國現在水源中含塑料薄膜及各種雜草等附作物眾多，特在PLC控制系統中增設定時排污控制系統。自動反沖洗過濾器正常使用，自動反沖洗過濾器實現自動控制情況下，在自動反沖洗過濾器進水口上裝有差壓變送器，當水壓超過設計值時，差壓變送器將信號送給PLC模塊，PLC指令啟動自動反沖洗過濾器的電動執行機構帶動清污刷旋轉，同時打開自動反沖洗過濾器上部電動排污閥排污，當差壓值恢復至設計值時，PLC指令關閉上部排污閥，上部排污閥關閉到位時啟動下部排污閥，因下排污閥排的是沙石貝殼，設置排污時間為1分鐘。當排污時間達到1分鐘時，PLC指令停止電動執行機構，PLC指令關閉下部排污閥，此種工況為單元化反沖洗排污。為了對自動反沖洗過濾器實現安全運行保護，自動控制系統增設自動定時排污控制系統，設置定時排污時間為（0∽99小時）排污一次，當工況進入設置值（0∽99小時），PLC指令啟動全自動反沖洗過濾器電動執行機構帶動清污刷旋轉，按順序打開上下電動排污閥門排污，設計自動排污時間為1∽2分鐘，當定時排污任務完成 ，PLC指令停止自動反沖洗過濾器電動執行機構停止。同時指令關閉電動排污閥。定時排污系統可按此排污程序依次運行。 |
