凝汽器使用膠球清洗裝置的必要性
凝汽器使用膠球清洗裝置，主要是除去凝汽器冷卻管內壁的水垢和淤泥，保證凝汽器冷卻管始終處于清潔狀態，提高凝汽器的換熱效果。
一、凝汽器膠球清洗裝置概述
凝汽器膠球清洗裝置是汽輪發電機組在運行當中對凝汽器冷卻管內壁進行有效清洗的裝置。凝汽器膠球清洗裝置使用性能的好壞，直接影響到凝汽器的傳熱效率。膠球清洗|膠球清洗裝置的適用范圍相當廣泛，它不僅適用于汽輪機的凝汽器清洗，同樣也適用于石油、化工等單位固定管板式熱交換器的冷卻管清洗，在連續工作不降低負荷的情況下，膠球清洗|膠球清洗裝置可隨時投入使用，始終保持冷卻管處于清潔狀態，延長冷卻管的使用壽命，減輕工 勞動強度，是提高發電廠經濟效益、保障凝汽器安全經濟運行。
凝汽器膠球清洗裝置組成零部件
凝汽器膠球清洗裝置是宏慶電力輔機有限公司生產制造的膠球清洗|膠球清洗裝置是國內更新?lián)Q代產品，膠球清洗|膠球清洗裝置的設計主要組成部件：二次濾網、收球網是兩種新型升級產品。兩種產品均具有以下特點：（1）設計結構新穎合理。（2）操作方便。（3）膠球回收率高（≥96）（4）二次濾網過濾排污能力強。
二、凝汽器膠球清洗裝置系統組成結構
凝汽器膠球清洗裝置系統組成結構主要由：電動二次濾網、電動收球網、電動裝球室、膠球泵、電動分匯器、電動球閥、電動排污閥、PLC控制等。
三、凝汽器膠球清洗裝置的工作原理
凝汽器膠球清洗裝置選用合適的海綿膠球，球的濕態走徑且濕態比重和水相近。將膠球從裝球室手孔處投入裝球室內，投球數量為凝汽器冷卻管數的10%左右。然后啟動膠球泵，打開系統兩端球閥，膠球就在此循環水進口壓力略高一些的水流帶動下，進入凝汽咕嘟水室。因膠球是一個多微柔軟的彈性體，在循環水進出口壓力差的作用下被擠壓通過冷卻管，對冷卻管內徑進行一次抹擦，使管內壁污垢隨水流帶出，膠球循環水經過水管進入收球網，在收球網板的阻攔下，把膠球分離出來，由膠球泵抽出重新回到膠球室，如此循環往復對凝汽器冷卻管實現連續清洗。
四、凝汽器膠球清洗裝置的零部件組成和作用
（1）電動二次濾網是冷卻水凈化裝置，用于清除了大于6mm以上的一切雜物，是保障膠球的暢通無阻和凝汽器的正常工作的關鍵設備，電動二次濾網主要由：（1）殼體（2）不銹鋼網芯（3）高壓噴咀（4）傳動機構（5）減速機（6）排污門等六個部件組成。
（2）電動收球網：電動收球網是膠球清洗|膠球清洗裝置系統中的關鍵設備，電動收球網安裝在凝汽器的回水管段上，電動收球網的作用是把膠球從冷卻水中分離出來，我公司設計的電動收球網，克服切球、跑球、堵球等缺點。收球率≥98%以上。

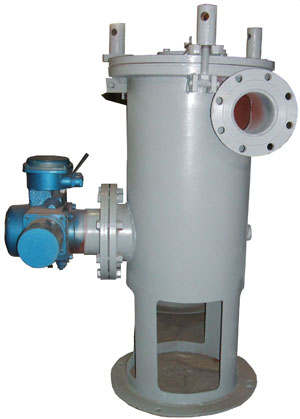

（3）電動裝球室：電動裝球室是膠球清洗裝置中用于放球、取球、存儲和觀察膠球循環情況的裝置，它由外殼、漏斗、電動切換閥等組成，并配有觀察窗、手動放氣、手動放水等。

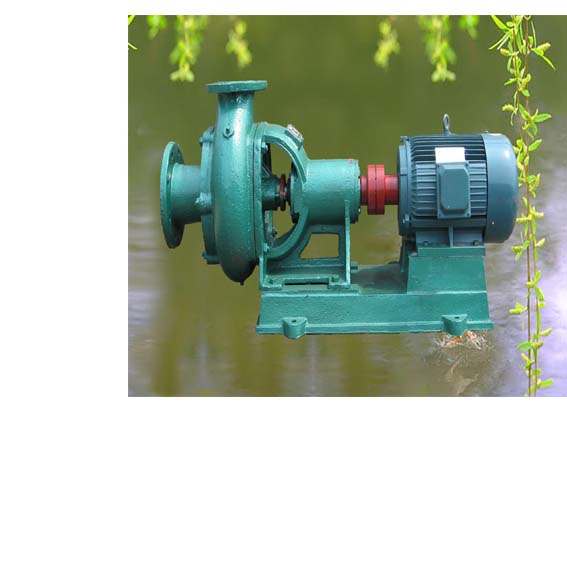

（4）膠球輸送泵：膠球輸送泵是膠球清洗裝置系統中使用膠球進行不斷循環的動力設備。該泵是一個專用的無障礙離心泵，其葉輪由兩片葉片構成管狀通道，它具有不堵球、不切球和膠球磨損小等優點。
（5）分匯器：主要用于投、收球的改變方向。
（6）球閥：分為手動球閥，電動球閥，用在投球和收球管線上。
（7）膠球：分為硅化球＋剝皮球＋金鋼砂球＋半金鋼砂球＋海棉膠球等。

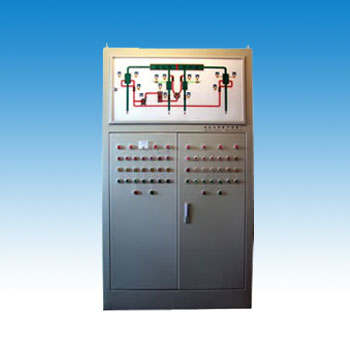

（8）膠球清洗PLC控制柜
凝汽器膠球清洗裝置PLC控制柜，PLC控制柜主要對凝汽器膠球清洗裝置實現自動化控制。PLC控制柜同時配有時間實施計劃，凝汽器膠球清洗裝置投用可設置二級時間保護，時間設計范圍可以設置10-999小時自動投用一次。投用時間可設置為15-30分鐘，投用時間設置：PLC指令打開裝球室前置電動球閥，同時將信號傳送給膠球輸送泵，啟動膠球輸送泵。 同時打開循環水進水管道上電動投球閥，當正常運行后PLC指令打開裝球室出口電動球閥，循環水管道回水管道上裝有收球閥，PLC設置時間清洗為15-30分鐘后。PLC指令關閉裝球室的電動閥門，PLC再指令關閉電動投球閥門，再指令關閉收球電動閥門、其次PLC指令停止膠球泵運行，根據PLC設置每隔10-999小時再進行下一次清洗工作，這樣保證了膠球清洗裝置的安全運行。
|
