膠球清洗裝置技術性能
膠球清洗--膠球清洗裝置--凝汽器膠球清洗裝置--中央空調膠球清洗裝置--冷油器膠球清洗裝置--換熱器膠球清洗裝置--單流程膠球清洗裝置--雙流程膠球清洗裝置◆◆◆技術指南←→查閱膠球清洗--膠球清洗裝置--膠球清洗裝置詳細資料[請看產品使用說明書]
①單柵板式收球網←→雙柵板式[∧]收球網←→漏斗式收球網[膠球回收網器]。
②JQ型膠球清洗泵(膠球輸送泵)。
③ZQS型裝球室(膠球存儲器)。
④FH型分匯器(清潔海綿膠球切換三通管閥)。
⑤膠球--凝汽器專用膠球[橡膠球＋普通膠球＋金鋼砂膠球＋半金鋼砂膠球]。
⑥XEW型旋轉強排污反沖洗二次濾網(循環冷卻水二次過濾凈化裝置)。
⑦球閥--膠球清洗裝置專用球閥[材質為:鑄鋼--不銹鋼]。
⑧PLC自動控制柜。
一、膠球清洗裝置概述:
膠球清洗--膠球清洗裝置--凝汽器膠球清洗裝置是由二次濾網--手動二次濾網--電動二次濾網--自動二次濾網--全自動二次濾網--定時排污二次濾網--反沖洗二次濾網--電動反沖洗二次濾網--自反沖洗二次濾網--強排污反沖洗二次濾網--立式二次濾網--臥式二次濾網--自吸式二次濾網←→單柵板式收球網←→雙柵板式[∧]收球網←→漏斗式收球網[膠球回收網器]＋JQ型膠球清洗泵(膠球輸送泵)＋ZQS型裝球室(膠球存儲器)＋FH型分匯器(清潔海綿膠球切換三通管閥)＋PLC自動控制柜＋膠球--凝汽器專用膠球[橡膠球＋普通膠球＋金鋼砂膠球＋半金鋼砂膠球]＋球閥--膠球清洗裝置專用球閥[材質為:鑄鋼--不銹鋼]管路等部件組成。它借助水流的作用將大于凝汽器冷卻管內徑的清潔膠球擠過冷卻管,對冷卻管進行反復擦洗.該裝置可在機組不用停機、不減負荷的條件下,膠球在線清洗凝汽器冷卻管內污垢及帶出雜質,提高凝汽器內冷卻管清潔度，提升凝汽器真空度和汽輪機熱效率，膠球在線清洗裝置可按您的需求隨時投入膠球自動清洗狀態,始終保持凝汽器冷卻管內的清潔,延長冷卻管的使用壽命,提高發電廠的經濟效益,保障機組安全的運行。膠球清洗裝置系統升級組合設計結構合理,性能穩定可靠。雙柵格式[∧型]收球網采用不銹鋼雙柵格網板分流型結構。另有適用于中小型機組的單柵格網板＋LSHK型漏斗式收球網.具有操作方便,膠球回收率≥96%.
4
二、膠球清洗裝置系列工作原理：

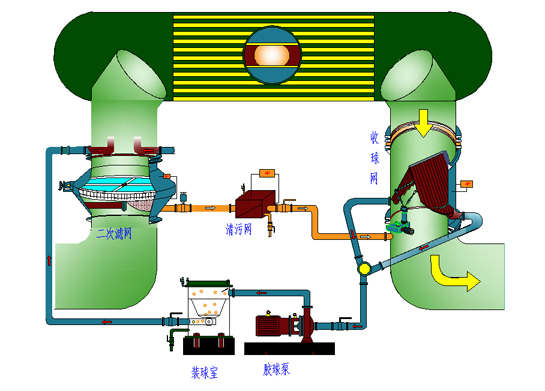

膠球清洗--膠球清洗裝置--凝汽器膠球清洗裝置投用時，選用合適的膠球,因為普通膠球的溶重小，選用普通膠球的濕態直徑比冷卻管內徑略大點（約1mm）。選用橡膠球＋金鋼砂膠球＋半金鋼砂膠球且小于冷卻管點(約1mm).先關閉裝球室手閥，再將膠球從裝球室手孔處投入裝球室內,使用數量為凝汽器進水室銅管數的10%左右，打開系統兩端球閥[收球閥和投球閥],然后啟動膠球泵,膠球就在此循環水進口管道，膠球在循環水水流帶動下,進入凝汽器水室.因膠球是一個多微孔柔軟的彈性體,在循環水進出口壓力差的作用下被擠壓通過冷卻管,對冷卻管內徑進行一次抹擦,使管內壁污垢隨水流帶出,膠球在循環水夾帶進入循環水回水管，膠球進入收球網被收球網板的阻攔下,收球網把膠球分離出來進入裝球室,由膠球泵抽出重新回打入循環水進口管道,如此循環往復對凝汽器冷卻管實現連續穩定清洗，清洗時間一般≥40分鐘。
三、膠球清洗裝置系統組成及配件說明：
二次濾網--手動二次濾網--電動二次濾網--自動二次濾網--全自動二次濾網--定時排污二次濾網--反沖洗二次濾網--電動反沖洗二次濾網--自反沖洗二次濾網--強排污反沖洗二次濾網--立式二次濾網--臥式二次濾網--自吸式二次濾網←→單柵板式收球網←→雙柵板式[∧]收球網←→漏斗式收球網[膠球回收網器]---配件→電動執行機構--軸瓦--配套柵板網--騎馬座[成套] ←→XEW型二次濾---網二次濾網--手動二次濾網--電動二次濾網--自動二次濾網--全自動二次濾網--定時排污二次濾網--反沖洗二次濾網--電動反沖洗二次濾網--自反沖洗二次濾網--強排污反沖洗二次濾網--立式二次濾網--臥式二次濾網--自吸式二次濾網←→ZQS型裝球室←→JQ型膠球泵←→型分匯器←→閥門球閥--膠球清洗裝置專用球閥[材質為:鑄鋼--不銹鋼]管路及電器控制裝置構成←→PLC自動控制柜等組成
|
|
